O sistema hidráulico desempenha um papel fundamental na funcionalidade de uma plataforma elevatória, uma peça de equipamento crucial para vários setores, como construção, manutenção e armazenamento. Como fornecedor líder de plataformas elevatórias de lança, estou animado para me aprofundar nas complexidades de como funciona o sistema hidráulico de uma plataforma elevatória de lança.
Noções básicas do sistema hidráulico
No cerne de qualquer sistema hidráulico está o princípio da Lei de Pascal. Esta lei afirma que quando a pressão é aplicada a um fluido confinado, a mudança de pressão ocorre em todo o fluido. No contexto de uma plataforma elevatória de lança, o fluido é normalmente um tipo de óleo hidráulico.
Um sistema hidráulico consiste em vários componentes principais: uma bomba hidráulica, cilindros hidráulicos, válvulas de controle e um reservatório. A bomba hidráulica é responsável por gerar a pressão necessária para movimentar o fluido pelo sistema. Ele absorve o óleo hidráulico do reservatório e o força para dentro dos cilindros hidráulicos.
Bomba Hidráulica
A bomba hidráulica em uma plataforma elevatória geralmente é acionada pelo motor da plataforma ou por um motor elétrico. Existem diferentes tipos de bombas hidráulicas, incluindo bombas de engrenagens, bombas de palhetas e bombas de pistão. As bombas de engrenagem são comumente usadas em elevadores de lança menores devido à sua simplicidade e custo-benefício. Eles funcionam engrenando duas engrenagens, o que cria câmaras que retêm o óleo hidráulico e o movem da entrada para a saída da bomba.
As bombas de palhetas, por outro lado, usam palhetas que deslizam para dentro e para fora de um rotor para criar a ação de bombeamento. Eles são conhecidos por sua operação suave e eficiência relativamente alta. As bombas de pistão são as mais potentes e frequentemente usadas em plataformas de lança maiores. Eles utilizam pistões alternativos para gerar alta pressão, permitindo a movimentação de cargas pesadas.
Cilindros Hidráulicos
Os cilindros hidráulicos são o que dão à lança a capacidade de se mover. Normalmente existem vários cilindros em uma plataforma elevatória, cada um responsável por um movimento diferente. Por exemplo, existem cilindros para levantar e abaixar a lança, estendê-la e retraí-la e, às vezes, inclinar a plataforma.
Um cilindro hidráulico consiste em um cilindro, um pistão e uma haste de pistão. Quando o óleo hidráulico é bombeado para um lado do cilindro, ele empurra o pistão, que por sua vez move a haste do pistão. Esse movimento é então transferido para a lança ou plataforma, causando o movimento desejado.
Por exemplo, ao elevar a lança, a bomba hidráulica bombeia óleo para a base do cilindro de elevação. A pressão do óleo empurra o pistão para cima, estendendo o cilindro e elevando a lança. Ao abaixar a lança, a válvula de controle redireciona o fluxo de óleo, permitindo que o óleo retorne ao reservatório e o cilindro se retraia.
Válvulas de controle
As válvulas de controle são essenciais para regular o fluxo de óleo hidráulico no sistema. Eles determinam a direção, pressão e taxa de fluxo do óleo. Existem vários tipos de válvulas de controle usadas em elevadores de lança, incluindo válvulas de controle direcional, válvulas de controle de pressão e válvulas de controle de fluxo.
Válvulas de controle direcional são usadas para alterar a direção do fluxo de óleo. Eles permitem que o operador controle se o óleo vai para o cilindro de elevação, para o cilindro de extensão ou para qualquer outro cilindro do sistema. As válvulas reguladoras de pressão, como o nome sugere, regulam a pressão do óleo. Eles evitam que a pressão fique muito alta, o que pode danificar o sistema. As válvulas de controle de fluxo controlam a taxa na qual o óleo flui, o que por sua vez afeta a velocidade dos movimentos da lança.
Reservatório
O reservatório é onde o óleo hidráulico é armazenado. Também serve como local para o óleo esfriar e para a sedimentação de quaisquer contaminantes. O reservatório normalmente é equipado com um filtro para remover qualquer sujeira ou detritos do óleo antes que ele seja bombeado de volta para o sistema.
Trabalhando em Harmonia
Todos esses componentes trabalham juntos de maneira coordenada para fazer com que a elevação da lança funcione corretamente. O operador utiliza os controles na plataforma ou na base do elevador para enviar sinais às válvulas de controle. Esses sinais informam às válvulas quais cilindros precisam ser acionados e quanto óleo deve ser enviado a eles.
Por exemplo, se o operador quiser estender a lança, ele moverá uma alavanca ou pressionará um botão. Isto envia um sinal para a válvula de controle direcional, que então redireciona o fluxo de óleo da bomba para o cilindro extensível. A bomba hidráulica bombeia óleo para dentro do cilindro, fazendo com que ele se estenda e a lança se mova para fora.
Diferentes tipos de plataformas elevatórias e seus sistemas hidráulicos
Como fornecedor de plataformas elevatórias, oferecemos vários tipos de plataformas elevatórias, cada uma com seus próprios requisitos exclusivos de sistema hidráulico.

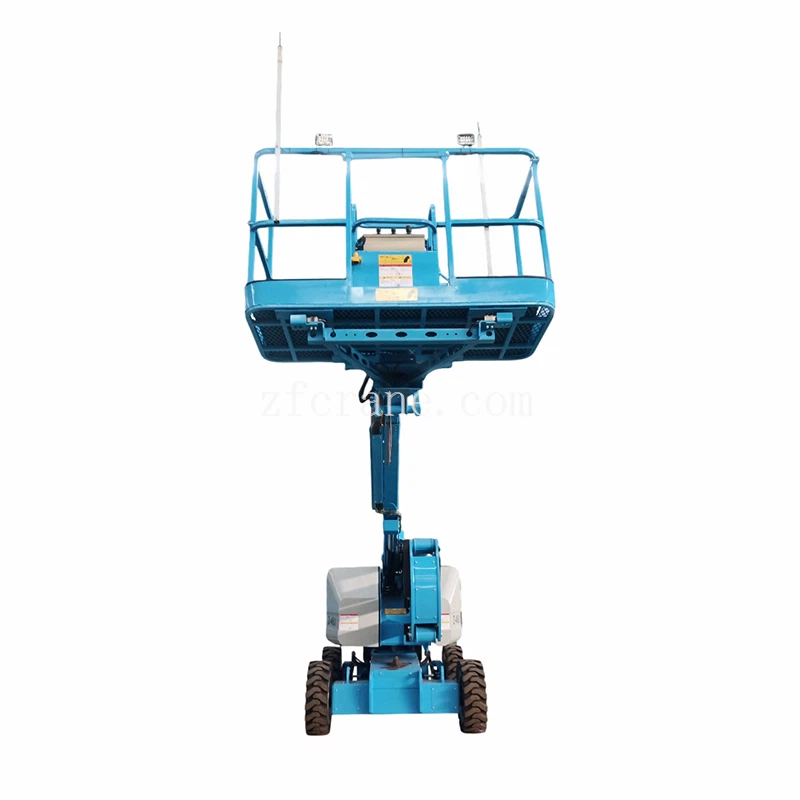

OElevador de lança articulada elétrica autopropelidafoi projetado para uso interno e em áreas onde o ruído e as emissões são uma preocupação. Seu sistema hidráulico é acionado por motor elétrico, que oferece controle suave e preciso. O design da lança articulada permite maior flexibilidade no alcance de diferentes alturas e ângulos, e os cilindros hidráulicos são cuidadosamente calibrados para garantir movimentos precisos.
OElevador de lança articulada autopropelidaé adequado para uma ampla gama de aplicações, tanto internas quanto externas. Possui um sistema hidráulico mais robusto que aguenta os rigores de diversos terrenos e cargas mais pesadas. Os cilindros hidráulicos são maiores e mais potentes para suportar o movimento da lança articulada.
OElevador de lança telescópica autopropelidoé conhecido por sua capacidade de atingir grandes alturas rapidamente. Seu sistema hidráulico foi projetado para proporcionar rápida extensão e retração da lança telescópica. Os cilindros são projetados especificamente para lidar com a alta velocidade e força necessárias para esses movimentos.
Manutenção do Sistema Hidráulico
A manutenção adequada do sistema hidráulico é crucial para a operação segura e eficiente da plataforma elevatória. A verificação regular do nível e da qualidade do óleo hidráulico é essencial. O óleo deve ser trocado nos intervalos recomendados para evitar contaminação e garantir a lubrificação adequada dos componentes do sistema.
Também é importante inspecionar as mangueiras hidráulicas em busca de sinais de desgaste, rachaduras ou vazamentos. Um pequeno vazamento em uma mangueira hidráulica pode causar perda de pressão e afetar o desempenho da elevação da lança. As válvulas de controle e as bombas devem passar por manutenção regularmente para garantir que estejam funcionando corretamente.
Conclusão
Concluindo, o sistema hidráulico de uma lança elevatória é uma peça de engenharia complexa, mas fascinante. Ele permite que a plataforma elevatória execute uma ampla gama de tarefas, desde alcançar locais altos em um canteiro de obras até realizar trabalhos de manutenção em um armazém.
Como fornecedor de plataformas elevatórias, entendemos a importância de um sistema hidráulico que funcione bem. Nossa experiência reside não apenas em fornecer plataformas elevatórias de alta qualidade, mas também em garantir que nossos clientes tenham o conhecimento e o suporte necessários para manter esses sistemas.
Se você estiver procurando por uma plataforma elevatória ou precisar de mais informações sobre nossos produtos e serviços, encorajamos você a entrar em contato conosco para uma discussão detalhada. Nossa equipe de especialistas está pronta para ajudá-lo a encontrar a solução de elevação de lança perfeita para suas necessidades específicas.
Referências
- Manual de Fluid Power, editado pela International Fluid Power Society.
- Guia de Projeto e Manutenção de Sistemas Hidráulicos, publicado por uma associação líder do setor.
